球閥
性能指標
*二通球閥用于流路的開通-截斷
*廣泛的使用溫度范圍：+10℃～90℃
*三通球閥、五通球閥、七通球閥用于流路方向切換
*端接公制從2至12mm，英制1/8、1/4、3/8、1/2in
*四通和六通球閥用于流路的轉換
*每一球閥均通過7Mpa氮氣試驗壓力檢測。
*工作壓力達3000PSI（20.6MPa）（限某型號）
注：氧氣服務危險性：工作介質中，氧氣濃度超過20%為富氧環境，訂購產品時應在備注特別說明

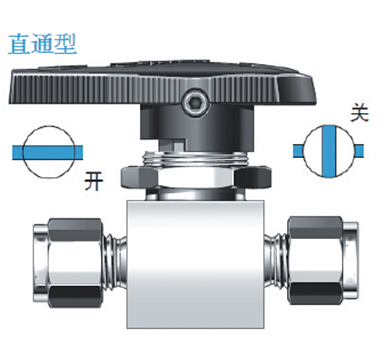

二通球閥
1.用于流路的開通和截斷
2.球閥無調節能力，如果系統需要實現流量調節，則必須串聯調節閥來完成
3.兩通球閥的工作壓力可達20.6Mpa（2BV5）
4.兩通球閥的標準連接形式為水平閥，也可選用角式閥
5.可面板安裝
閥體材料316 SS | 常規型 | 高壓型（H） | |
溫度℃（℉） | 工作壓力psig（bar） | ||
-53（-65）至37(100) | 10 000（689） | 45 000（3102） | |
93(200) | 9 290（640） | 41 800（2882） | |
148(300) | 8 390（578） | 37 700（2599） | |
176(350) | 8 045（554） | 34 600（2385） | |
204(400) | 7 705（530） | 33 400（2302） | |
260(500) | 7 165（493） | ||
287(550) | 6 970（480） | ||
315(600) | 6 770（466） | ||
343(650) | 6 660（458） | ||
371(700) | 6 480（446） | ||
398(750) | 6 335（436） | ||
426(800) | 6 230（429） | ||
454(850) | 6 085（419） | ||

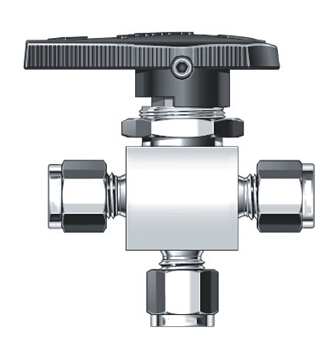

三通球閥
1.三通球閥用于流路的切換，通過三通球閥可以實現一個入口有選擇的切換至兩個出口
2.優秀的頂部填料密封，保證密封可靠。頂部壓蓋設計，是閥門可在線調整
3.三通球閥的常規耐壓可達17.2Mpa（限某型號)
4.可面板安裝

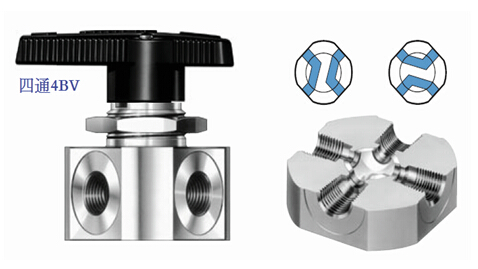

四通球閥
1.二位四通球閥用于控制兩條進出流路的轉換
2.手柄箭頭所指方向及反向的兩對接口是連通的，二垂直手柄方向的流路并不連通
3.四通球閥的常規耐壓可達17.2Mpa（限某型號）
4.可面板安裝

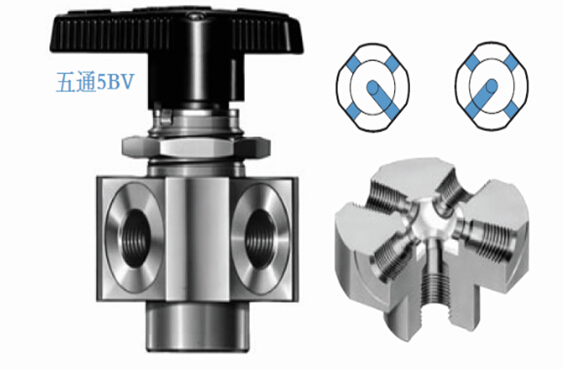

五通球閥
1.優秀的頂部填料密封，保證密封可靠。頂部壓蓋設計，使閥門可在線調整
2.極其方便的六路設計方案可以選擇從一個入口有選擇的轉到四個出口，或者從四個入轉到同一個入口
3.特別設計的一套定位機構，依靠精確的位置限制技術實現對每個接口的結對確定，保證實現流路最大通徑
4.五通球閥的常規耐壓可達17.2Mpa（限某型號）
5.可面板安裝

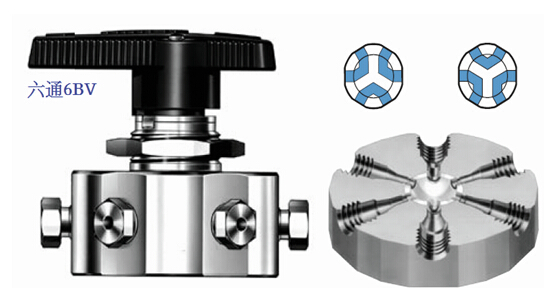

六通球閥
1.二位六通球閥用于控制三條進出流路的轉換
2.手柄方向指示的流路及間隔120°的流路是兩兩連通的
3.六通球閥的常規耐壓可達3.4Mpa
4.優秀的頂部填料密封，保證密封可靠。頂部壓蓋設計，使閥門可在線調整
5.可面板安裝

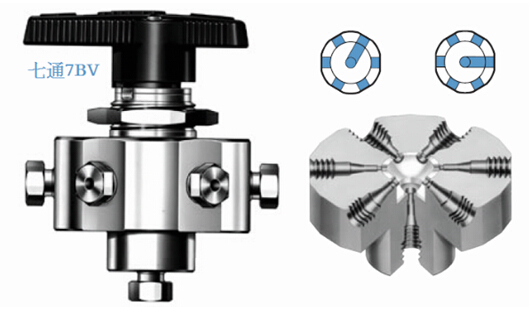

七通球閥
1.極其方便的流路設計方案，可以選擇從一個入口有選擇的轉到六個出口，或者從六個入口轉到同一個出口
2.特別設計的一套定位機構，依靠精確的位置限制技術實現對每個接口的結對確定，保證實現流路最大通徑
3.七通球閥的常規耐壓可達3.4Mpa
4.優秀的頂部填料密封，保證密封可靠。頂部壓蓋設計，使閥門可在線調整
5.可面板安裝
對夾式球閥
1.結構緊湊，最大流量設計
2.低操作扭矩
3.每一球閥均通過7Mpa氮氣試驗壓力檢測
4.采用碟簧補償閥座，使密封更可靠
