卡套接頭
2015-05-27

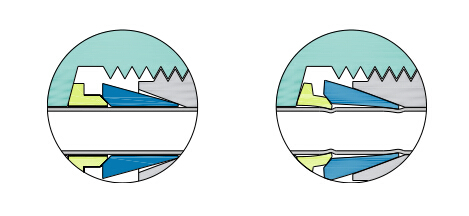

雙卡套密封原理
旋轉螺帽軸向推動后卡套和前卡套尾部達到軸向定位。繼續旋緊，前卡套頂住接頭體錐孔擠壓 Tube 管，使 Tube
管局部凹陷變形；同時后卡套頂住前卡套擠壓 Tube 管，使 Tube 管局部凹陷變形；雙卡套的聯合作用可以實現接頭
耐高壓，無泄漏以及管道安裝的牢固性。
安裝接頭時，需要固定住接頭，用扳手帶動螺帽順時針旋轉。如果不固定住接頭就直接緊螺帽，這樣旋緊的力
矩作用點就不在所對應的接頭而是在流體管路某個位置，很可能對該處造成不良影響。

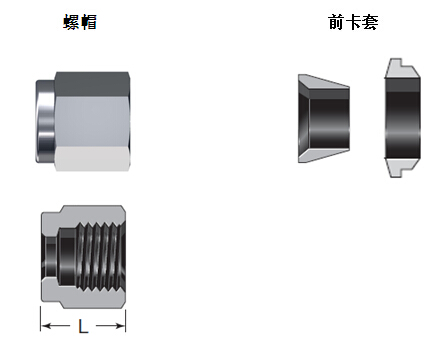

熊川雙卡套、接頭以及螺帽均采用優質 316 不銹鋼材質，螺帽內螺紋表面鍍銀，防止在高溫高壓下螺紋發生咬
死現象。
螺釘 — BT

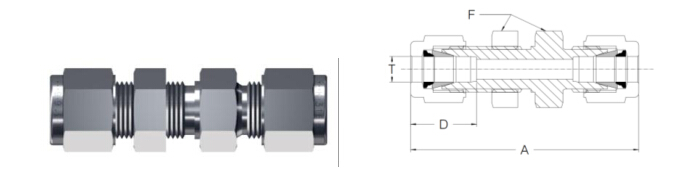

隔壁等徑兩通接頭 — BU

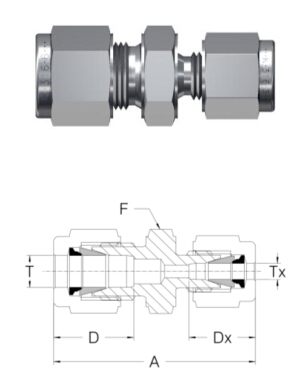

變徑兩通接頭 — RU
短隔壁等徑兩通接頭 — SBU

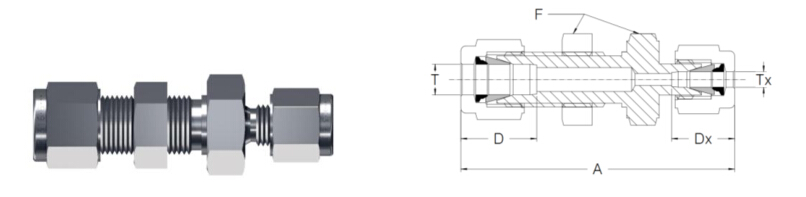

隔壁變徑兩通接頭 — BUR
等徑直角兩通接頭 — VU

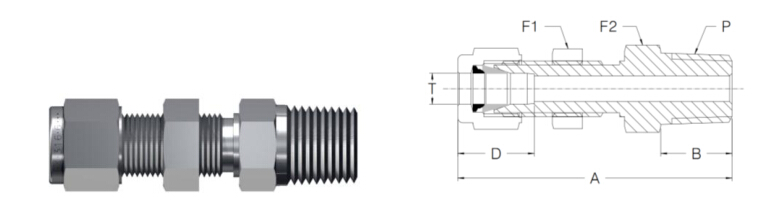

雙卡套轉外錐螺紋隔壁街頭 — MBU

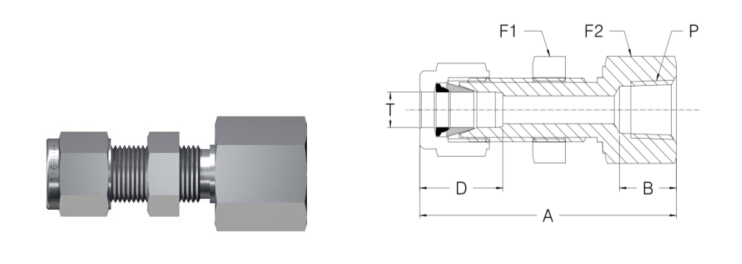

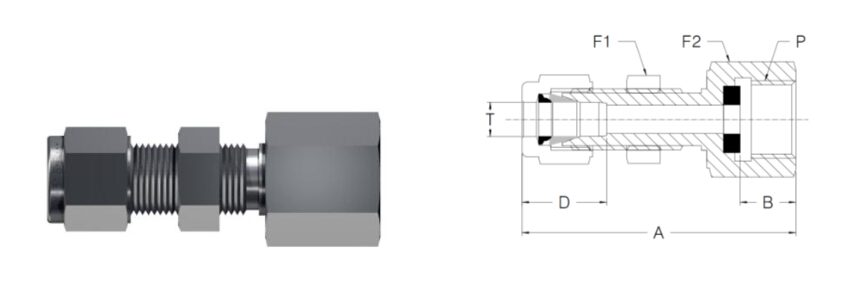

雙卡套轉內錐螺紋隔壁街頭— FBU

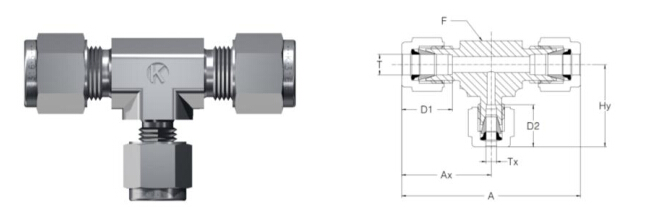

變徑三通接頭 — RUT

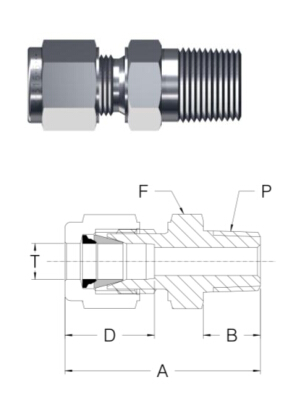

雙卡套轉外錐螺紋接頭 — MF
雙卡套轉外螺紋直角接頭 — MV

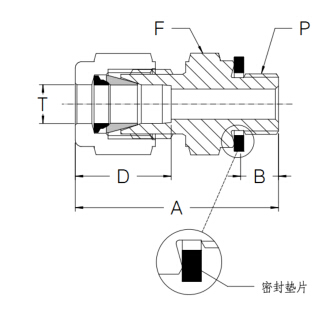

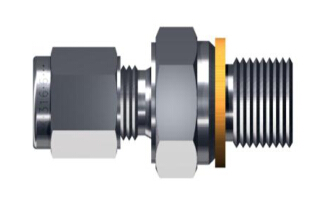

雙卡套轉外直螺紋接頭 — MC

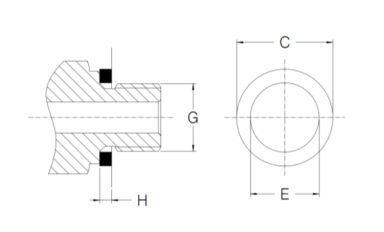

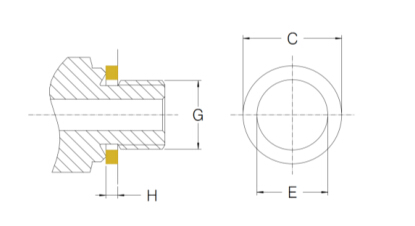

RP 金屬墊片
RS 非金屬墊片

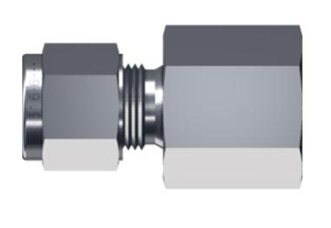

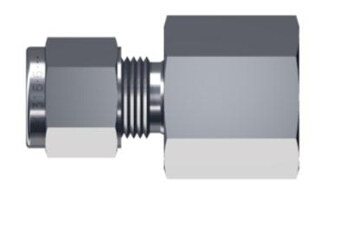

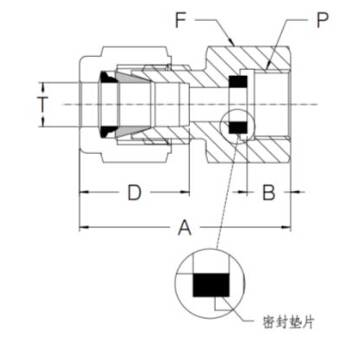

雙卡套轉內直螺紋接頭 — FC
雙卡套轉壓力表接頭 — UP
雙卡套轉壓力表隔壁接頭 — BUP

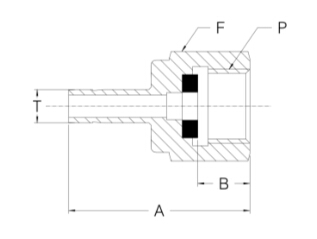

Tube 管轉壓力表接頭 — TUP

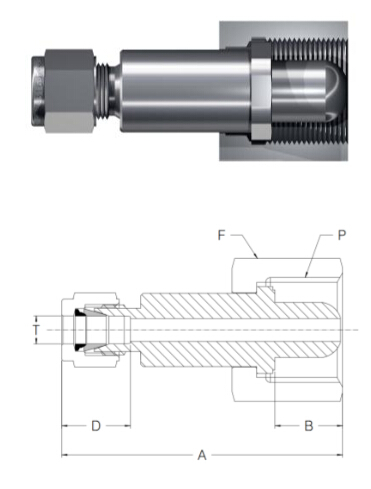

雙卡套轉氣瓶閥出口接頭 —CVU

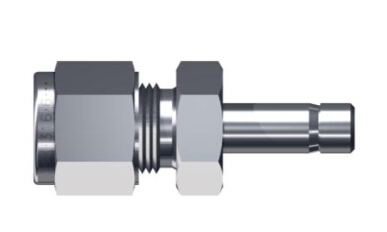

雙卡套轉 Tube 管縮頸接頭 — RED

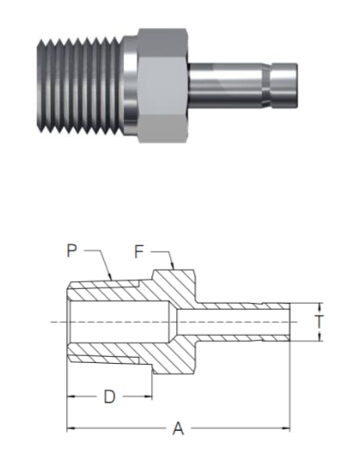

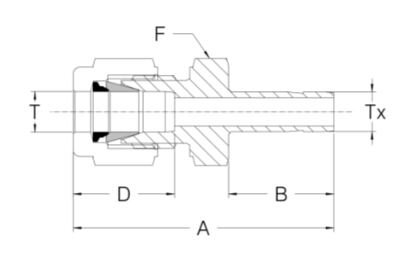

Tube 管轉外錐螺紋接頭 — MA

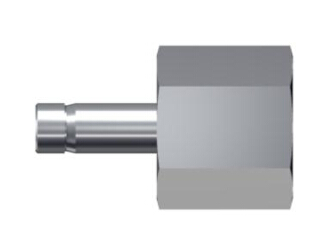

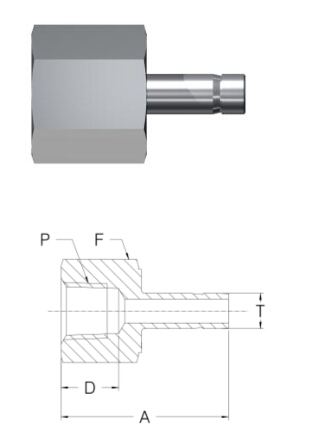

Tube 管轉內錐螺紋接頭 — FA

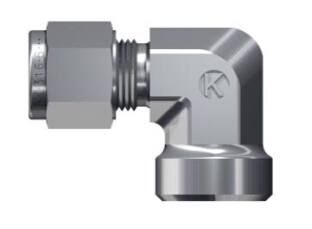

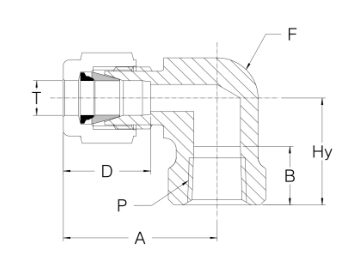

雙卡套轉內螺紋直角接頭 — FV
管堵頭 — TC

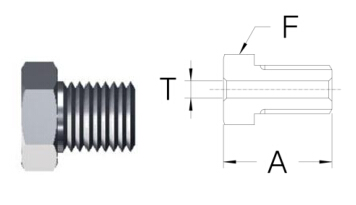

接頭堵頭 — P
